AP

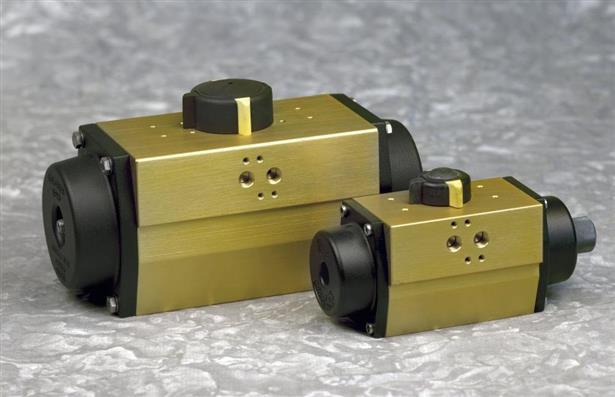

Gli attuatori pneumatici rotativi serie “AP” si avvalgono del cinematismo pignone/cremagliera per trasformare un moto rettilineo in un moto rotante, sono disponibili sia a doppio che a semplice effetto.

AP

Caratteristiche tecniche

  • Pressione di alimentazione: da 2 bar (29 psi) a 8 bar (116 psi) doppio effetto; da 5 bar (73 psi) a 8 bar (116 psi) semplice effetto; pressione massima di alimentazione 10 bar (145 psi)
  • Fluido: aria secca o lubrificata
  • Temperatura: -20°C (-4°F) a +80°C (175°F), su richiesta da -50°C (-58°F) a +150°C (302°F)
  • Connessioni: foratura inferiore per accoppiamento valvola secondo norme ISO 5211/DIN 3337, interfaccia per elettrovalvola, estremità superiore albero e foratura superiore per fissaggio accessori secondo NORME VDI/VDE 3845 NAMUR
  • Corpo: lega d’alluminio estruso anodizzato color oro
  • Testate: lega d’alluminio pressofuso con rivestimento epossidico nero
  • Corsa: serie AP standard: 90° con regolazione standard ± 3°, su richiesta serie APM: bi-direzionale, regolazione di corsa ± 5°

Gli ingombri sono gli stessi per entrambe le versioni.

L'applicazione ideale è nell’azionamento di valvole a sfera e a farfalla dove l’angolo di rotazione è di 90°, ma possono essere utilizzati anche su altre apparecchiature.

Come scegliere l’attuatore

Maggiorare del 25% la coppia dell’apparecchiatura da azionare e con questo dato ricercare sulle apposite tabelle il modello adatto.
