11M9-3

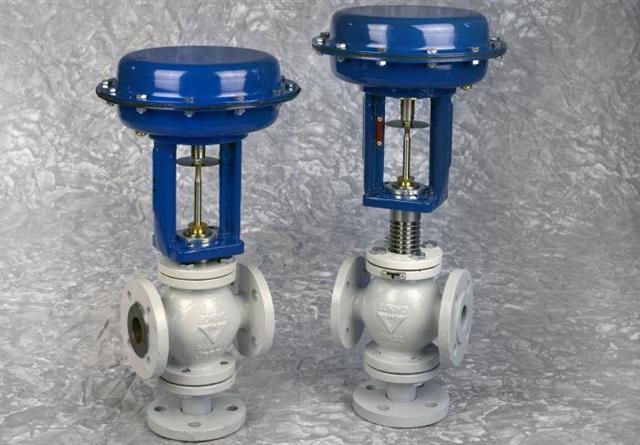

Valvole di regolazione a 3 vie con corpo a globo in ghisa sferoidale EN-GJS-400-18-LT (GGG40.3) o AISI316 (1.4408) con attuatore pneumatico; possibilità di forniture complete di strumentazione.

11M9-3

Possono essere utilizzate come:

  • valvole a tre vie miscelatrici (due fluidi in ingresso ed una sola uscita) con il fluido che tende ad aprire l’otturatore
  • valvole a tre vie deviatrici (un fluido in ingresso e due in uscita) con il fluido che tende a chiudere l’otturatore

Accessori

Convertitore elettropneumatico
Trasforma linearmente un segnale elettrico in un segnale pneumatico, si pone come elemento intermedio tra il sistema elettrico e quello pneumatico

Posizionatore elettropneumatico o pneumatico
Garantisce un posizionamento preciso dello stelo e una più veloce stabilizzazione del sistema di regolazione


ATEX II2GD c IIC X

  • Otturatore a caratteristica lineare.
  • Albero valvola in acciaio inox AISI 316 (1.4401) o 17-4PH (1.4542) rettificato e lucidato ben guidato con spostamento perfettamente equilibrato. Sui modelli dal DN 32 al DN 200 è inoltre presente una guida inferiore che ottimizza la movimentazione dell’albero stesso.
  • Corpo a globo a 4 bocche che permette un’immediata ispezione della valvola tramite l’estrema facilità di rimozione della flangia inferiore e dell’albero completo di otturatore. Ciò è possibile senza smontare completamente la valvola dall’impianto.
  • Attuatore pneumatico in acciaio verniciato (vernice epossidica) diametri: 205, 275, 360, 430 mm.

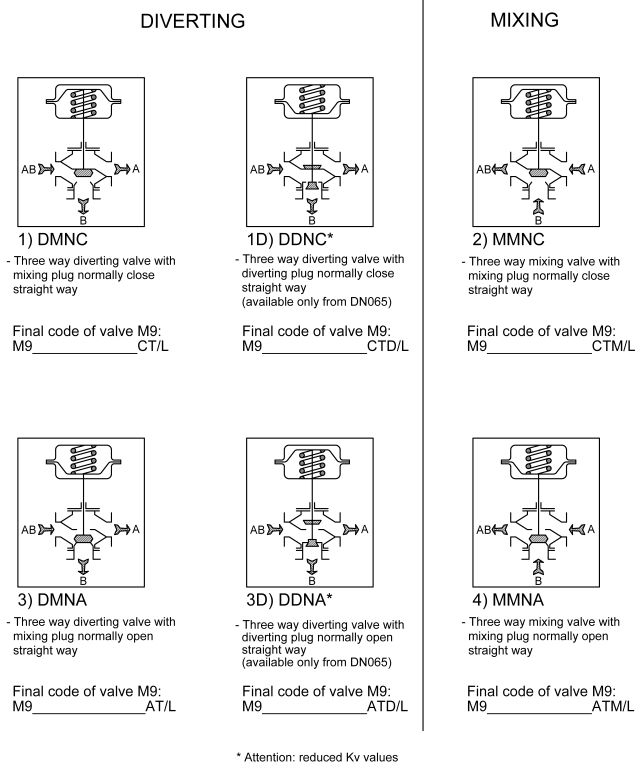

M)-3 Schema funzionamento Hofmann
