06SQ

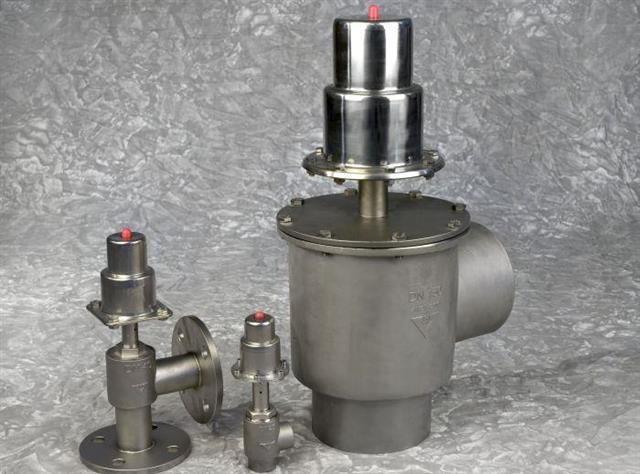

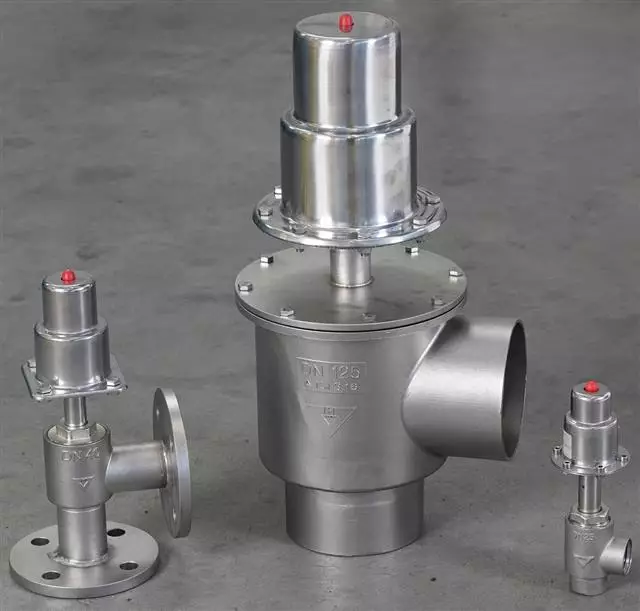

Valvole pneumatiche a squadra (90°) on-off in acciaio inox AISI 316 (1.4408). La serie SQ98 è disponibile nei diametri nominali dal DN 8 al DN 50; la serie SQ07 dal DN 65 al DN 150.

06SQ

Serie SQ98

Disponibile nei diametri nominali dal DN 8 al DN 50, è il corrispondente modello con corpo a squadra della serie FP (per le misure più grandi fino al DN 150, fare riferimento al modello "SQ07").
Questa valvola, disponibile nei funzionamenti on-off normalmente chiuso, normalmente aperto o a doppio effetto, è in grado di raggiungere ed operare normalmente a temperature fino a 195°C, (Tmax ATEX=180°C).

Le sue innumerevoli applicazioni la rendono un modello universale, ha ingombri ridotti e può essere fornita con varie connessioni: filettata GAS femmina, flangiata con foratura UNI PN 25 UNI EN 1092-1, flangiata ridotta e a saldare di tasca.

Serie SQ07 in inox AISI 316

Disponibile nei diametri nominali dal DN 65 al DN 150, è il corrispondente modello con corpo a squadra della valvola serie “FL07” (per le misure più piccole dal DN 8 al DN 50, fare riferimento al modello “SQ98”).



Tale valvola è in grado di raggiungere ed operare normalmente a temperature fino a 150°C (Tmax ATEX=130°C); può essere fornita con le seguenti connessioni: flangiata con foratura UNI UNI EN 1092-1, flangiata ridotta e a saldare di testa.


ATEX II2GD c IIB X

Serie SQ98

  • Corpo in AISI 316 (1.4408) ottenuto per microfusione con procedimento cera a perdere, se attacchi flangiati, flange in AISI 304 (1.4301)
  • Guarnizione otturatore in PTFE caricato per un’ottima resistenza alle alte temperature
  • Pacco premistoppa in PTFE e FPM adatto sia per le alte che per le basse temperatura, posto in posizione stabile autoregolante a garanzia di una sollecitazione minima per un funzionamento costante nel tempo
  • Albero guidato per un movimento assiale costante a garanzia di un funzionamento sempre efficiente
  • Servocomando in AISI 304 (1.4301) adatto ad utilizzi in condizioni di ambiente esterno particolarmente gravose

Serie SQ07

  • Corpo valvola in acciaio AISI 316 (1.4408)
  • Guarnizione otturatore in EPDM o PTFE per ottima resistenza alle alte temperature, (per DN65 guarnizione otturatore solo in PTFE)

Le altre caratteristiche sono analoghe al modello “SQ98” sopra descritto.

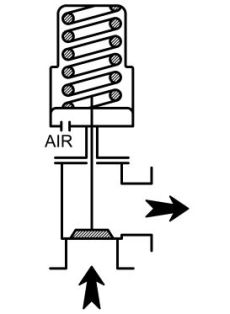

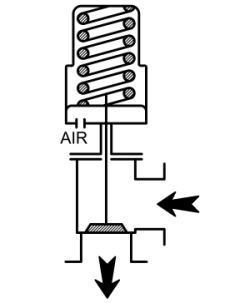

Funzionamento normalmente chiuso sopra otturatoreFunzionamento normalmente chiuso sotto otturatore
