33MI

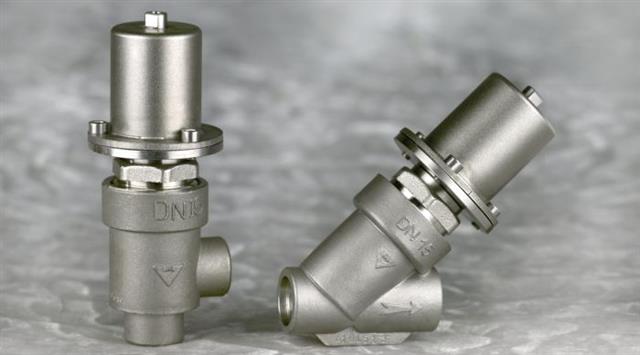

Le valvole pneumatiche serie “MI01SQ” a squadra e “MI01FP” a flusso libero, sono un’ottima soluzione alla mancanza di spazio negli impianti.

Sono disponibili con funzionamento on-off normalmente chiuso, on-off normalmente aperto e sono caratterizzate da ridottissimi ingombri ottenuti anche grazie all’utilizzo di un unico servocomando con Ø 36 in acciaio inox AISI 304 (1.4301) e da una varie scelte di connessioni. Sono in grado di raggiungere ed operare a una temperatura massima di 175°C (ATEX=175°C), minima di -15°C.

	ATEX II2GD c IIC X

Caratteristiche Schema valvola

Modello “MI01SQ”

Corpo a squadra in AISI 316 (1.4408) ottenuto per microfusione con procedimento cera a perdere; se attacchi flangiati: tronchetti saldati in AISI 316 (1.4401) e flange in AISI 304 (1.4301)
Premistoppa in PTFE energizzato con molla in acciaio inox
Guarnizione otturatore in PTFE caricato per un’ottima resistenza alle alte temperature
Albero guidato per un movimento assiale costante a garanzia di un funzionamento sempre efficiente
Servocomando in AISI 304 (1.4301) adatto ad utilizzi in condizioni di ambiente esterno particolarmente gravose
Disponibili dal DN 8 al DN 25 con attacchi filettati GAS maschio, filettati GAS femmina, flangiati ridotti speciali, a saldare di tasca

Modello “MI01FP”

La valvola pneumatica a flusso libero MI01FP possiede le stesse caratteristiche tecniche del modello MI01SQ ad eccezione del corpo valvola che è a flusso libero (45°) in AISI 316 (1.4408)
È disponibile dal DN 15 al DN 25 con attacchi filettati femmina o flangiati ridotti

Funzionamento normalmente chiuso MI01FP

Funzionamento normalmente chiuso MI01SQ

Funzionamento MI01FP Hofmann Funzionamento MI01SQ
