38M

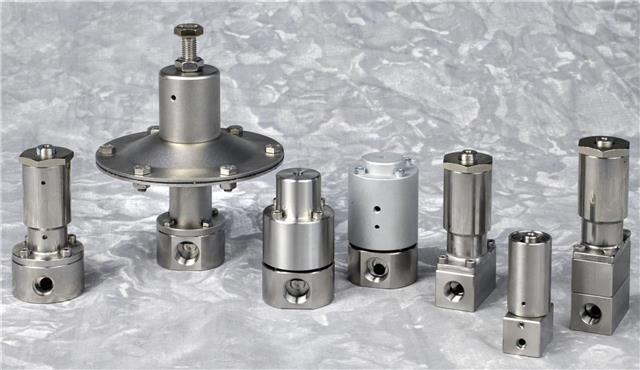

La famiglia di valvole pneumatiche per flussi ridotti si compone delle seguenti serie: MA-MASQ, MA/PRO-MASQ/PRO, MNA-MNASQ, MNA/PRO-MNASQ/PRO, MN-MNSQ, MNS, MNT e MMD.

38M


ATEX II2GD c IIC X

CaratteristicheSchema valvola

Serie MA-MASQ

  • Corpo ed intermedio in acciaio inox AISI 316 (1.4401)
  • Attuatore in alluminio o acciaio inox AISI 304 (1.4301)
  • Guarnizione otturatore in PTFE
  • Tmax=205°C con tenuta su stelo in FPM
  • Tmax =165°C con tenuta su stelo in PTFE

Serie MA/PRO-MASQ/PRO

  • Corpo ed intermedio in acciaio inox AISI 316 (1.4401)
  • Attuatore in alluminio o acciaio inox AISI 304 (1.4301)
  • Guarnizione otturatore in PTFE
  • Tmax=205°C (Tmax ATEX=180°C) con tenuta su stelo in FPM

Serie MNA-MNASQ

  • Corpo tondo in acciaio inox AISI 316 (1.4401)
  • Attuatore acciaio inox AISI 304 (1.4301)
  • Tenuta su corpo FPM e stelo in PTFE
  • Guarnizione otturatore in PTFE
  • Tmax 175 °C

Serie MNA/PRO-MNASQ/PRO

  • Corpo tondo in acciaio inox AISI 316 (1.4401)
  • Attuatore acciaio inox AISI 304 (1.4301)
  • Tenuta su corpo FPM e stelo in PTFE
  • Guarnizione otturatore in PTFE
  • Tmax=205°C (Tmax ATEX=180°C)

Serie MN-MNSQ

  • Corpo rettangolare in acciaio inox AISI 316 (1.4401)
  • Attuatore acciaio inox AISI 304 (1.4301)
  • Tenuta su corpo FPM e stelo in PTFE
  • Guarnizione otturatore in PTFE
  • Tmax=175°C

Serie MNS

  • Corpo rettangolare in acciaio inox AISI 316 (1.4401)
  • Attuatore Ø22mm in acciaio inox AISI 304 (1.4301)
  • Tenuta su corpo e stelo in FPM
  • Tenuta otturatore in PTFE
  • Tmax=150°C

Serie MNT

  • Corpo tre vie in acciaio inox AISI 316 (1.4401)
  • Attuatore in acciaio inox AISI 304 (1.4301)
  • Pacco premistoppa in PTFE
  • Guarnizione otturatore in PTFE
  • Tmax=175°C

Serie MMD

  • Valvola modulante segnale di comando 0,6/0,7 - 1,2 bar
  • Corpo in acciaio inox AISI 316 (1.4401)
  • Attuatore in acciaio inox AISI 304 (1.4301)
  • Pacco premistoppa in PTFE
  • Guarnizione otturatore in PTFE
  • Tmax=155°C con tenuta su stelo in FPM
  • Tmax=175°C con tenuta su stelo in PTFE

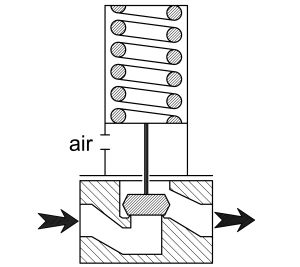

MA MNA funzionamento NC

Finzionamento MA MNA

MASQ MNASQ funzionamento NC

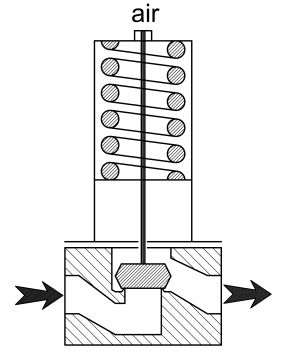

MN e MNS Funzionamento NC

Funzionamento MN

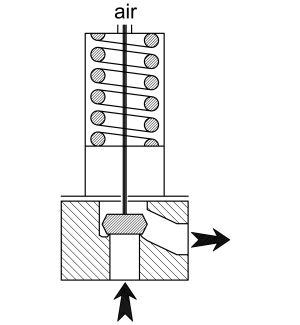

MNSQ Funzionamento NC

Funzionamento MNSQ

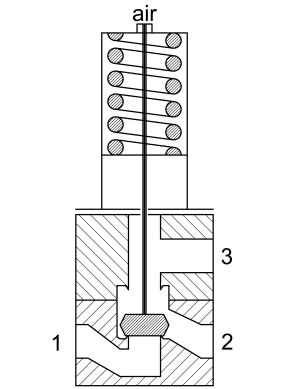

MNT

Funzionamento MNT

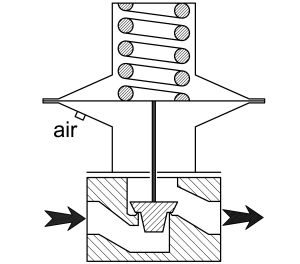

MMD

Schema funzionamento MMD
