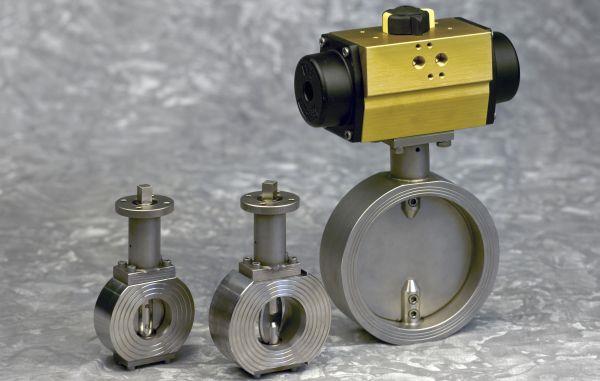

Le valvole a farfalla modello “LLB”/“LLBS” sono impiegate sia per l’intercettazione che la regolazione di qualsiasi fluido negli impianti in cui non sia necessaria la tenuta totale, l’area di passaggio a valvola chiusa è limitata al 2% dell’area totale. Temperatura massima di esercizio: 210° (Tmax ATEX=180°C).
La gamma produttiva parte dal diametro nominale DN50 fino al DN300. Il montaggio può essere effettuato tra flange PN10.
I corpi valvola possono essere dotati di anelli di centraggio (modello LLB) per facilitare l’installazione sulle tubazioni e senza anelli di centraggio (modello LLBS).
Le valvole DN50 e DN 65 vengono fornite solamente nel modello LLB.
Le valvole a farfalla modello LLB sono realizzate completamente in acciaio inox AISI 316 (1.4401) e per le tenute sullo stelo viene utilizzato PTFE e FPM.
Le valvole LLB possono essere azionate:
- manualmente con leva con dispositivo di bloccaggio dentato a 10 posizioni oppure comandate

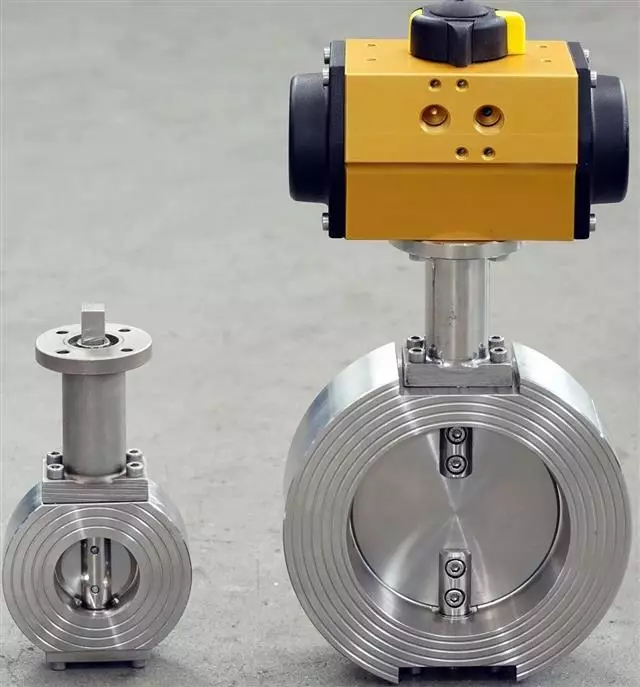

- con attuatore pneumatico su cui possono essere installati una serie di accessori quali ad esempio: fine corsa, elettrovalvole, posizionatore, gear disinnestabile, ecc...
|
ATEX II2GD c IIC X
|
